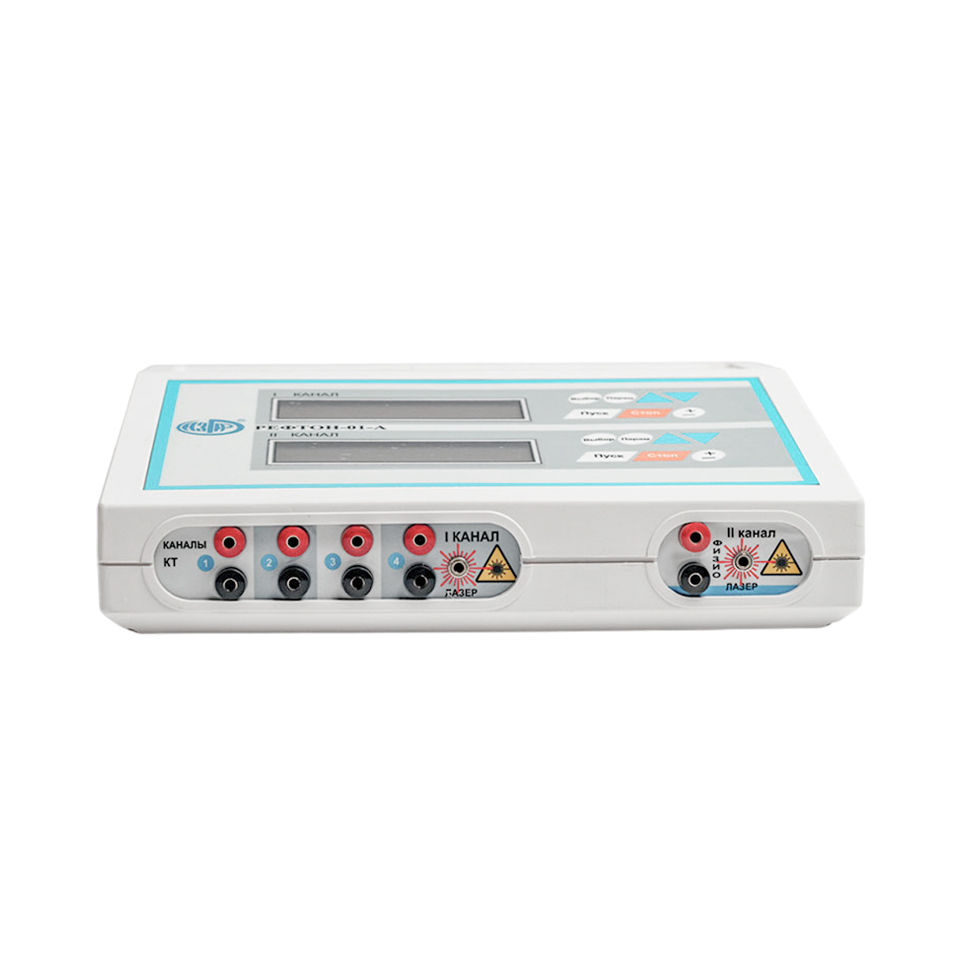

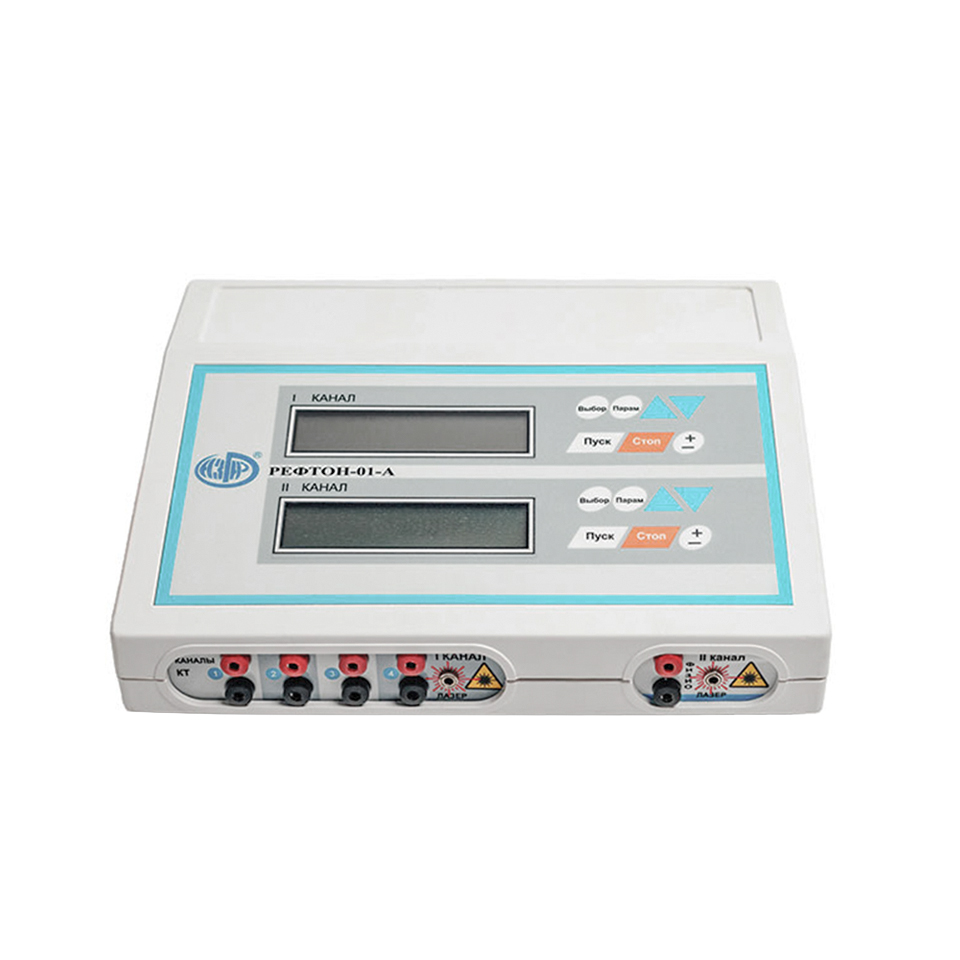

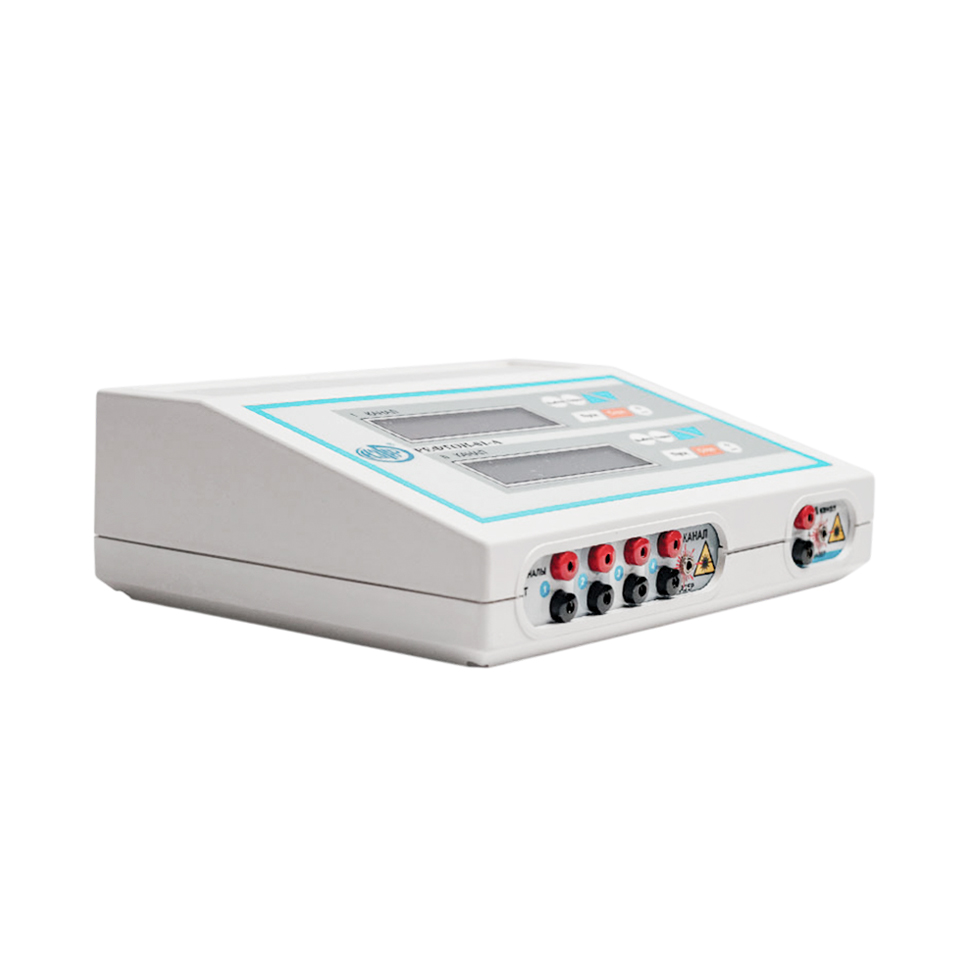

Физиорефлексотерапевтический аппарат АЗГАР РЕФТОН-01-А (2 канала)

Физиорефлексотерапевтический аппарат АЗГАР РЕФТОН−01−А (2 канала)

АЗГАР РЕФТОН−01−А — многофункциональный физиорефлексотерапевтический аппарат с двумя каналами, объединяющий возможности классических физиотерапевтических устройств «Амплипульс», «Поток», «Стимул», «Тонус», а также лазерной и магнитолазерной терапии. Аппарат воздействует на организм постоянным и переменным током в непрерывном и импульсном режимах, а также световым и магнитолазерным излучением.

Двухканальное исполнение позволяет одновременно воздействовать на две разные зоны тела. Для каждой зоны специалист может отдельно задавать параметры воздействия, включая силу тока, частоту и режим работы. Параметры воздействия, их сочетания и временные интервалы задаются программно.

Аппарат поставляется в модификации ГТ+СМТ+ДДТ+ЭМС+ФТ — гальванический ток, синусоидально-модулированные токи, диадинамические токи, электромиостимуляция и флюктуирующие токи. В зависимости от комплектации также могут быть реализованы магнитолазерная терапия и светотерапия.

Режимы воздействия

Электротерапия

• ГТ — гальванический ток.
• СМТ — синусоидально-модулированные токи.
• ДДТ — диадинамические токи.
• ЭМС — электромиостимуляция, включая ЭМС1 и ЭМС2.
• КТ — кольцевой режим воздействия на 2–4 канала.
• ФТ — флюктуирующие токи.

Оптические методы

• МЛТ — магнитолазерная терапия.
• СТ — светотерапия на сверхъярких светодиодах.

Модификация аппарата

• ГТ+СМТ+ДДТ+ЭМС+ФТ — гальванический ток + синусоидально-модулированные токи + диадинамические токи + электромиостимуляция + флюктуирующие токи.
• Исполнение — 2 канала с возможностью независимой настройки параметров воздействия.
• В зависимости от комплектации могут быть реализованы режимы ГТ, СМТ, ДДТ, ЭМС, КТ, ФТ, МЛТ/СТ.

ГТ — гальванический ток

Аппарат формирует гальванический ток постоянной полярности с возможностью изменения направления на положительную или отрицательную полярность и регулировкой уровня тока пациента от 0 до максимального значения.

Гальванический ток используется для проведения процедур гальванизации и лекарственного электрофореза с контролируемым воздействием на ткани пациента.

Показания

• Заболевания периферической и вегетативной нервной системы различного генеза.
• Гипертоническая болезнь I–II стадии.
• Атеросклероз аорты и периферических артерий.
• Заболевания органов дыхания.
• Болезни органов пищеварения.
• Заболевания костей и суставов.
• Заболевания мочеполовой системы.
• Заболевания уха, горла и носа.
• Заболевания глаз.

Функциональные возможности

• Инверсия униполярных сигналов с изменением полярности нажатием кнопки.
• Исключение подачи тока в цепь пациента при включении питания.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Автоматическая защита в цепи пациента по току.
• Ограничение спонтанного увеличения тока во время процедуры.
• Отображение режима, параметров и тока пациента на двухстрочном ЖК-дисплее.

СМТ — синусоидально-модулированные токи

Режим СМТ реализует расширенную амплипульстерапию с возможностью выбора несущей и модулирующей частоты, глубины модуляции, а также биполярного и униполярного режимов тока.

Показания

• Гипертоническая болезнь I–II стадии.
• Церебральный атеросклероз.
• Астеноневротические состояния.
• Хроническая интоксикация алкоголем и наркотиками.
• Энурез центрального происхождения.
• Последствия черепно-мозговых травм.
• Остеохондрозы шейного и поясничного отделов позвоночника с корешковым и рефлекторно-тоническим синдромами.
• Применение в спортивной медицине и реабилитации.

Функциональные возможности

• Исключение подачи тока в цепь пациента при включении питания.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Автоматическая защита в цепи пациента по току.
• Ограничение спонтанного увеличения тока во время процедуры.
• Блокировка увеличения тока в паузе.
• Биполярный и униполярные режимы тока.
• Отображение параметров на двухстрочном ЖК-дисплее.

ДДТ — диадинамические токи

Режим ДДТ обеспечивает формирование различных видов диадинамических токов с заданными параметрами.

Показания

• Заболевания периферической и вегетативной нервной системы.
• Заболевания костей и суставов.
• Травматические повреждения.
• Астеноневротические состояния.
• Хроническая интоксикация алкоголем и наркотиками.
• Невралгии тройничного, языкоглоточного и затылочного нервов.
• Мочекаменная болезнь.
• Дегенеративно-дистрофические заболевания суставов.
• Заболевания внутренних органов.
• Заболевания половых органов.
• Применение в спортивной медицине и реабилитации.

Функциональные возможности

• Инверсия униполярных сигналов с изменением полярности нажатием кнопки.
• Исключение подачи тока в цепь пациента при включении питания.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Автоматическая защита в цепи пациента по току.
• Ограничение спонтанного увеличения тока во время процедуры.
• Блокировка увеличения тока в паузе.
• Отображение режима, параметров и тока пациента на двухстрочном ЖК-дисплее.

ЭМС — электромиостимуляция

Режим ЭМС предназначен для электромиостимуляции с возможностью регулировки параметров стимулирующего воздействия. Реализованы функции ЭМС1 и ЭМС2.

Показания

• Лечение болевых синдромов различного генеза.
• Обезболивание при остеохондрозах всех отделов позвоночника и заболеваниях опорно-двигательного аппарата.
• Поражения внутренних органов.
• Снижение массы тела при лечении ожирения.
• Множественные парезы в постинсультном периоде.
• Электростимуляция нервно-мышечного аппарата.
• Разгрузка нервно-мышечного аппарата.
• Лечение переломов для ускорения консолидации костной ткани.
• Стимуляция отхождения камней из мочеточника.
• Лечение травм в спортивной медицине.

Функциональные возможности

• Инверсия униполярных сигналов для ДДТ с переключением «+/−».
• Биполярный и униполярные режимы тока.
• Исключение подачи тока в цепь пациента при включении питания.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Автоматическая защита в цепи пациента по току.
• Ограничение спонтанного увеличения тока во время процедуры.
• Блокировка увеличения тока в паузе.
• Регулировка длительности нарастания и спада амплитуды сигнала.
• Отображение параметров на двухстрочном ЖК-дисплее.

ЭМС1 — электромиостимуляция радиоимпульсными токами

Режим ЭМС1 обеспечивает генерацию сигналов при несущей частоте от 2 до 10 кГц с шагом 1 кГц и частоте модуляции 50 Гц по типу меандра с формированием различных вариантов стимулирующих импульсов.

ЭМС2 — электромиостимуляция для продолжительных процедур

ЭМС2 реализован как отдельная функция для проведения продолжительных процедур электромиостимуляции в автоматическом режиме.

В режиме используются токи ДДТ (ОР, ОВ, ДВ) и СМТ (СМТ−2, СМТ−5) с возможностью формирования серий посылок сигнала продолжительностью от 0,5 до 5,0 мин и пауз продолжительностью от 0,5 до 5,0 мин с шагом регулировки 0,5 мин.

Пример цикла работы

1. 1 мин — стимулирующий ток.
2. 1,5 мин — пауза для релаксации.
3. Цикл может автоматически повторяться до 60 мин без непосредственного участия медицинского персонала.

Аппарат в режиме ЭМС2 обеспечивает формирование опорных сигналов ДДТ и СМТ с регулируемыми параметрами для проведения длительной и контролируемой электростимуляции.

Параметры СМТ в режиме ЭМС2

• Несущая частота синусоидального тока — 2–10 кГц, шаг регулировки 1 кГц.
• Модулирующая частота синусоидального тока — 1; 2; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 50; 75; 100; 150 Гц.
• Глубина модуляции — 0 %; 25 %; 50 %; 75 %; 100 %; 125 % (перемодуляция).

КТ — кольцевой тип воздействия

В кольцевом режиме распределение сигналов осуществляется на 2, 3 или 4 канала. Используются токи ДДТ (ОР, КП, ОВ, ДВ) и СМТ (СМТ2, СМТ5). Воздействие поочерёдно переключается между каналами с организацией фаз «покой–расслабление».

При увеличении количества каналов увеличивается длительность паузы. Каждый канал является токонезависимым, при этом уровень тока пациента устанавливается и контролируется индивидуально. Перегрузка в одном канале приводит к автоматическому отключению всех каналов.

Показания

• Болевые синдромы различного генеза.
• Остеохондроз позвоночника и заболевания опорно-двигательного аппарата.
• Постинсультные парезы и неврологические нарушения.
• Лечение ожирения и коррекция массы тела.
• Травмы и заболевания в спортивной медицине.
• Переломы с необходимостью ускоренной консолидации костной ткани.
• Стимуляция отхождения камней из мочеточника.

Функциональные возможности

• Инверсия униполярных сигналов ДДТ.
• Биполярный и униполярные режимы СМТ.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Защита цепи пациента по току.
• Ограничение спонтанного увеличения тока.
• Блокировка увеличения тока в паузе.
• Отображение параметров на ЖК-дисплее.

Параметры режима

• Распределение сигналов между 2–4 каналами.
• Автономный контроль тока каждого канала.
• Циклическое воздействие в кольцевом режиме.

ДДТ — диадинамотерапия

ОР — однополупериодный ритмический режим

Серии импульсов тока вида ОН (однополупериодный непрерывный) с экспоненциальным срезом, частота 50 Гц.

• 2 канала: сигнал 1 с — пауза 1 с.
• 3 канала: сигнал 1 с — пауза 2 с.
• 4 канала: сигнал 1 с — пауза 3 с.

КП — короткий период

Чередование серий импульсов тока вида ОН и ДН: 1 с — ОН, 1 с — ДН.

• 2 канала: сигнал 2 с — пауза 2 с.
• 3 канала: сигнал 2 с — пауза 4 с.
• 4 канала: сигнал 2 с — пауза 6 с.

ОВ — однополупериодный волновой режим

Серии импульсов тока вида ОН с плавным нарастанием и спадом амплитуды от нуля до максимального значения.

• 2 канала: сигнал 4,5 с — пауза 4,5 с.
• 3 канала: сигнал 4,5 с — пауза 9 с.
• 4 канала: сигнал 4,5 с — пауза 13,5 с.

ДВ — двухполупериодный волновой режим

Серии импульсов тока вида ДН с плавным нарастанием и спадом амплитуды от нуля до максимального значения.

• 2 канала: сигнал 5 с — пауза 5 с.
• 3 канала: сигнал 5 с — пауза 10 с.
• 4 канала: сигнал 5 с — пауза 15 с.

СМТ2 — второй род работы

Прерывистое воздействие сериями модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с паузой.

Длительность сигнал/пауза устанавливается дискретно:

• 2 канала: 1/1; 1,5/1,5; 2/2; 4/4; 5/5; 8/8; 10/10 с.
• 3 канала: 1/2; 1,5/3; 2/4; 4/8; 5/10; 8/16; 10/20 с.
• 4 канала: 1/3; 1,5/4,5; 2/6; 4/12; 5/15; 8/24; 10/30 с.

СМТ5 — пятый род работы

Прерывистое воздействие сериями модулированных колебаний с переменной частотой, чередующихся с сериями колебаний 150 Гц и паузами.

Длительность двух модулированных серий:

• 1/1,5; 1,5/1,5; 2/3; 4/2; 4/6; 5/10; 8/4; 10/50 с.

Длительность пауз:

• 2 канала: 2,5; 3; 5; 6; 10; 15; 12; 60 с.
• 3 канала: 5; 6; 10; 12; 20; 30; 24; 120 с.
• 4 канала: 7,5; 9; 15; 18; 30; 45; 36; 180 с.

ФТ — флюктуирующие токи

Флюктуирующие токи — метод электротерапии, основанный на использовании переменного, частично выпрямленного и выпрямленного тока с хаотически изменяющимися частотой и амплитудой. Параметры характеризуются случайными отклонениями от средних значений.

Применяются при

• Купировании болей при обострении хронического периодонтита, альвеолита, пульпита, артрита височно-нижнечелюстного сустава.
• Глоссалгии, остром и обострённом хроническом воспалительном процессе, включая гнойные формы: абсцесс, флегмона, пародонтоз и другие заболевания.
• Актиномикозе.
• Болях, обусловленных поражением периферической нервной системы: невритах, невралгиях, радикулитах, ганглионитах и других состояниях.
• Комплексной терапии гинекологических воспалительных заболеваний и других патологий воспалительного генеза.

Функциональные возможности

• Исключение подачи тока в цепь пациента при включении сетевого питания.
• Автоматическое выключение тока по истечении времени процедуры.
• Звуковая индикация при нажатии кнопок и по окончании процедуры.
• Автоматическая защита в цепи пациента по току.
• Ограничение спонтанного повышения тока во время проведения процедуры.
• Отображение режима работы, параметров сигналов и тока на двухстрочном ЖК-дисплее.

Магнитолазерная терапия МЛТ — «ЛАЗЕР»

В режиме магнитолазерной терапии используется лазерное излучение красного диапазона спектра с длиной волны 660 нм. Предусмотрены непрерывный и коммутационные режимы излучения.

Магнитная индукция постоянного магнита составляет 35±5 мТл, мощность лазерного излучения — до 25 мВт±20 %.

Режимы генерации лазерного излучения

• Непрерывный режим лазерного излучения.
• Коммутационные прерывистые режимы с соотношением излучение : пауза : излучение : пауза : излучение : пауза — 9:16:9:16:30:20.
• Частоты следования пакетов — 5 и 20 Гц.
• Частоты меандров — 77, 125, 500, 1 200 Гц.

Для сочетанного воздействия лазерным излучением и постоянным магнитным полем используется съёмная насадка на лазерный излучатель с кольцевым магнитом, входящая в комплект поставки.

Для чрескожного надвенного облучения крови предусмотрена специальная манжета.

Светотерапия СТ

Дополнительные излучатели СТ1, СТ2, СТ3 и СТ4 работают на сверхъярких светодиодах в диапазоне волн от 380 до 680 нм. Мощность оптического излучения составляет до 35 мВт, диаметр светового пятна — 20 мм.

Параметры работы задаются аналогично режимам МЛТ: предусмотрены непрерывный и коммутационный режимы.

Монохроматическое излучение

• Красный свет — 660 нм.
• Синий свет — 505 нм.
• Зелёный свет — 525 нм.
• Жёлтый свет — 590 нм.

Для режима СТ предусмотрена стабилизация по напряжению. Исполнение аппарата возможно на 1 или 2 канала.

Технические характеристики

Функциональные возможности и системы безопасности

• Программное задание параметров и временных интервалов воздействия.
• Индивидуальная настройка силы тока, частоты и режима для каждого канала.
• Одновременная работа с двумя зонами тела.
• Исключение подачи тока в цепь пациента при включении питания.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Автоматическая защита в цепи пациента по току.
• Ограничение спонтанного увеличения тока во время процедуры.
• Блокировка увеличения тока в паузе.
• Инверсия униполярных сигналов с изменением полярности нажатием кнопки.
• Биполярный и униполярные режимы тока.
• Регулировка длительности нарастания и спада амплитуды сигнала.
• Встроенная система самоконтроля.
• Отображение режима, параметров сигналов и тока пациента на двухстрочном ЖК-дисплее.
• Стабилизация по напряжению в оптических режимах.
• Не требует защитного заземления, II класс электробезопасности.

Комплект поставки

• Аппарат АЗГАР РЕФТОН−01−А в двухканальном исполнении.
• Съёмная насадка на лазерный излучатель с кольцевым магнитом.
• Специальная манжета для чрескожного надвенного облучения крови.
• Дополнительные излучатели светотерапии СТ1, СТ2, СТ3, СТ4 — в соответствии с комплектацией.

Преимущества аппарата АЗГАР РЕФТОН−01−А (2 канала)

• Многофункциональность: сочетание электротерапии, электромиостимуляции, кольцевого воздействия, магнитолазерной терапии и светотерапии в одном аппарате.
• Широкий выбор режимов воздействия: ГТ, СМТ, ДДТ, ЭМС, КТ, ФТ, МЛТ и СТ.
• Программное управление режимами и возможность точной настройки параметров терапевтического воздействия.
• Возможность одновременного воздействия на две разные зоны тела с независимой настройкой параметров каждого канала.
• Независимый контроль токовых каналов с отдельной регулировкой параметров воздействия.
• Поддержка различных типов электротерапии с гибкой настройкой частоты, глубины модуляции, длительности сигналов и пауз.
• Расширенные режимы СМТ и ДДТ с вариативной структурой сигналов и временных интервалов.
• Кольцевой режим воздействия с распределением сигналов на 2, 3 или 4 канала.
• Автоматическое чередование фаз стимуляции и релаксации при проведении продолжительных процедур электромиостимуляции.
• Возможность автоматического повторения циклов электростимуляции продолжительностью до 60 мин без непосредственного участия медицинского персонала.
• Магнитолазерная терапия с лазерным излучением красного диапазона и постоянным магнитным полем.
• Светотерапия на сверхярких светодиодах с возможностью выбора монохроматического излучения красного, синего, зелёного и жёлтого диапазонов.
• Возможность сочетанного воздействия лазерным излучением и постоянным магнитным полем с помощью съёмной насадки с кольцевым магнитом.
• Возможность проведения чрескожного (надвенного) облучения крови с использованием специальной манжеты.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация нажатия кнопок и окончания процедуры.
• Автоматическая защита в цепи пациента по току.
• Ограничение спонтанного увеличения тока во время проведения процедуры.
• Блокировка увеличения тока в паузе.
• Исключение подачи тока в цепь пациента при включении сетевого питания.
• Инверсия униполярных сигналов с возможностью изменения полярности нажатием кнопки.
• Встроенная система самоконтроля.
• Двухстрочный ЖК-дисплей для наглядного отображения режима работы, параметров воздействия и тока пациента.
• Стабилизация параметров работы по напряжению.
• Компактное исполнение и малый вес для использования в различных медицинских кабинетах и непосредственно у постели пациента.
• Возможность применения в стационарных, амбулаторных, санаторно-курортных и домашних условиях.
• Не требует защитного заземления благодаря исполнению по II классу электробезопасности.

Применение аппарата АЗГАР РЕФТОН−01−А (2 канала)

Многофункциональный физиорефлексотерапевтический аппарат АЗГАР РЕФТОН−01−А применяется для проведения электротерапевтических, электростимуляционных, магнитолазерных и светотерапевтических процедур. Аппарат используется:

• в лечебно-профилактических учреждениях широкого профиля;
• в физиотерапевтических и реабилитационных отделениях;
• в стационарах и амбулаторных кабинетах;
• в кабинетах физиотерапии;
• в санаторно-курортных учреждениях;
• в кабинетах восстановительной медицины;
• в центрах медицинской реабилитации;
• в кабинетах спортивной медицины и спортивной реабилитации;
• в медицинских центрах восстановительного лечения и профилактики хронических заболеваний;
• для проведения физиотерапевтических процедур в условиях стационара;
• для амбулаторного физиотерапевтического лечения;
• для проведения процедур в домашних условиях под контролем специалиста.

Документы

• Физиорефлексотерапевтический аппарат АЗГАР РЕФТОН-01-А (2 канала): регистрационное удостоверение Росздравнадзора

  PDF
