Ректоскоп Кварц Ре-ВС-2,8/20-250-Кварц с биопсийным каналом

Ректоскоп Кварц Ре−ВС−2,8/20−250−Кварц с биопсийным каналом

Ректоскоп Кварц Ре−ВС−2,8/20−250−Кварц с биопсийным каналом предназначен для диагностики заболеваний прямой и сигмовидной кишок, а также для проведения диагностических и лечебных манипуляций, включая забор биопсии.

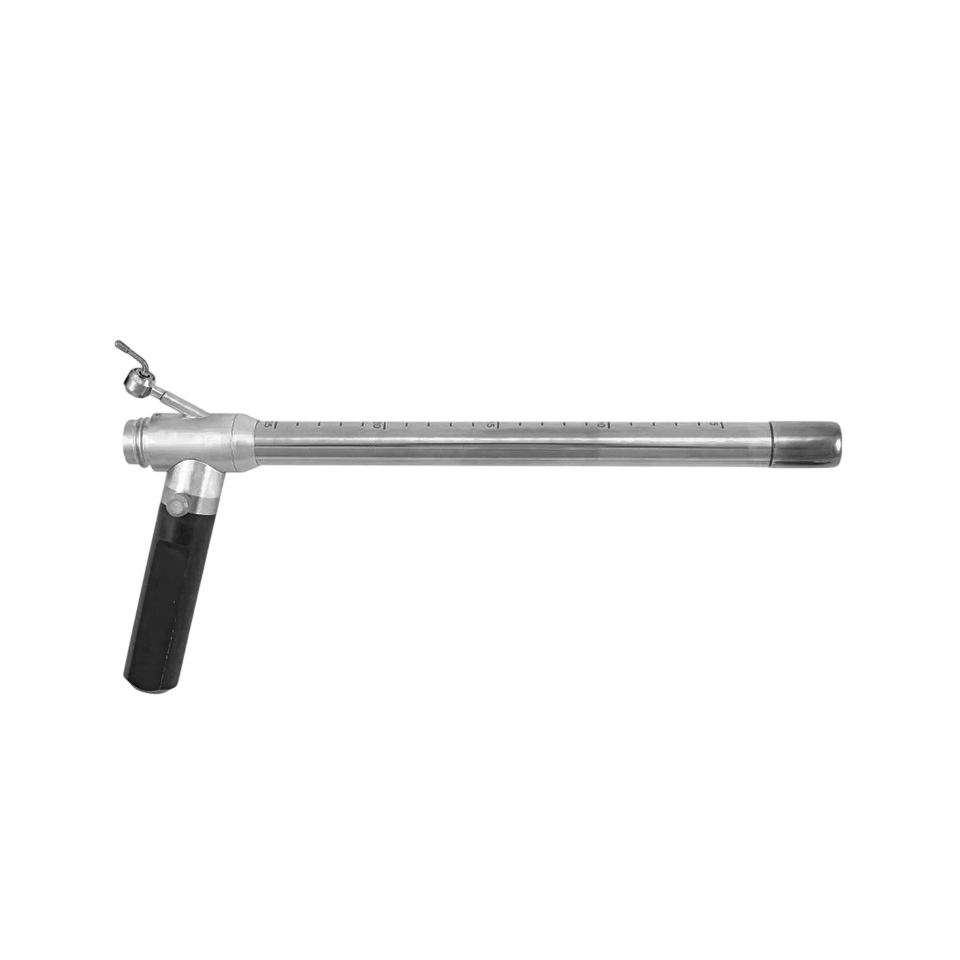

Основными узлами ректоскопа являются тубус с обтуратором и биопсийным каналом, световолокно, нагнетатель и оптическое устройство. Длина тубуса составляет 250 мм, диаметр — 20 мм. Для удобства работы к тубусу прикручивается рукоятка под углом 75°.

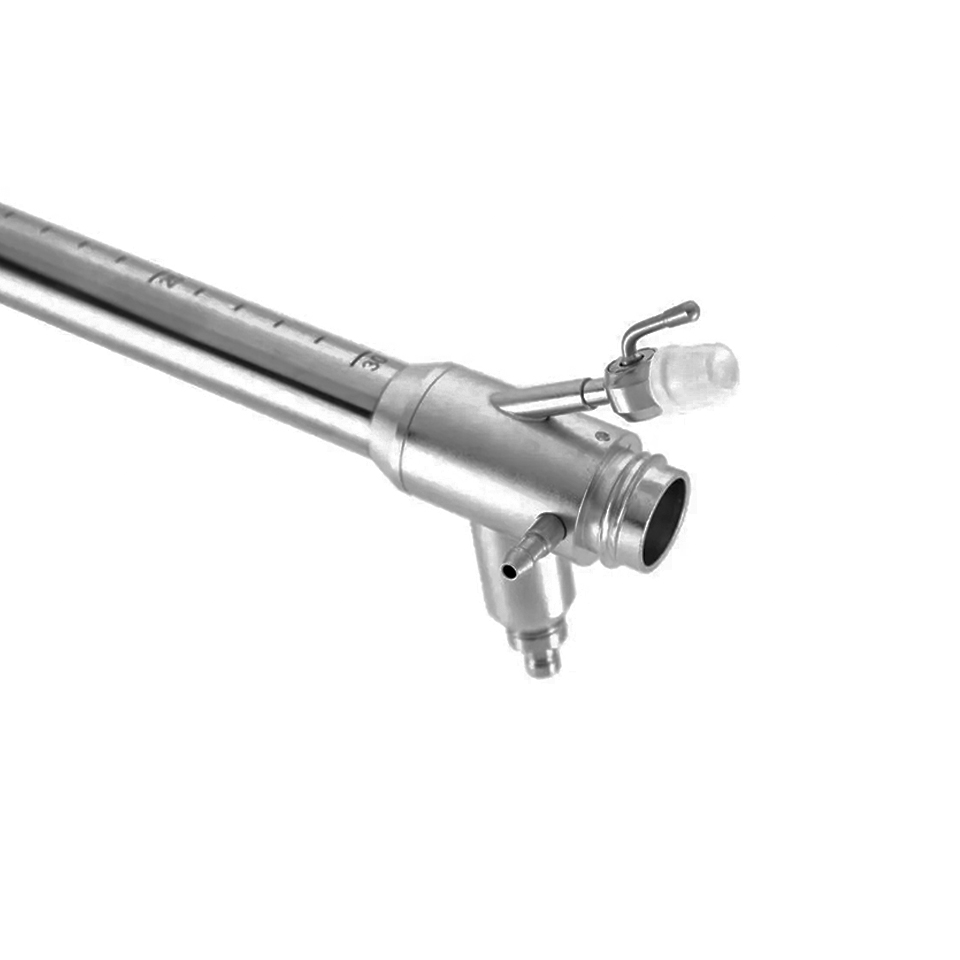

Тубус состоит из наружной и внутренней трубок. На наружной трубке нанесены риски с цифрами для определения глубины введения инструмента в полость. Между внутренней и наружной трубками находится световолокно. Вдоль внутренней трубки тубуса проложен биопсийный канал диаметром 2,8 мм, через который в рабочую зону вводится гибкий инструмент.

Материал тубуса — нержавеющая сталь без хром−никелевого покрытия. Корпус электроотполирован с последующим анодированием. Поверхность корпуса матовая и не бликует. Рабочая поверхность тубуса механически отполирована не ниже 9−го класса шероховатости, что облегчает введение и упрощает последующую чистку.

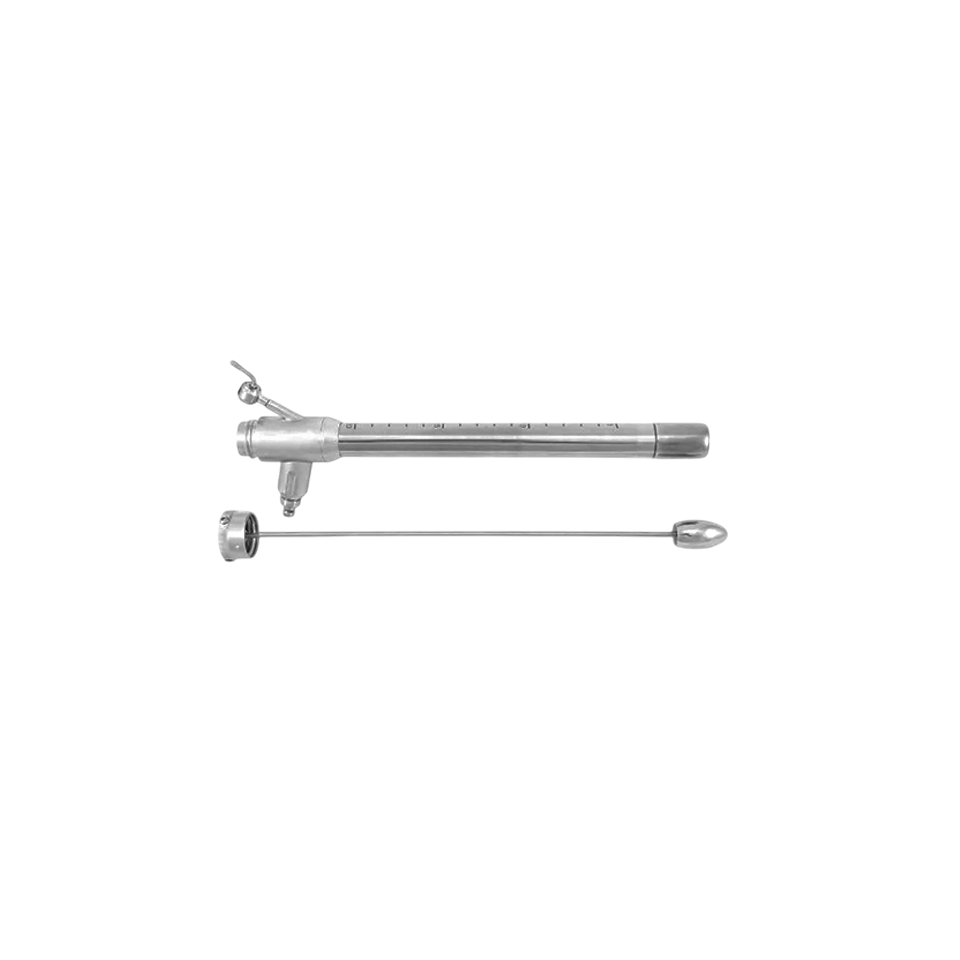

Каждый тубус укомплектован обтуратором, предназначенным для безопасного введения тубуса в полость. Обтуратор заканчивается оливообразным наконечником и закрепляется с нерабочего конца тубуса винтовым способом.

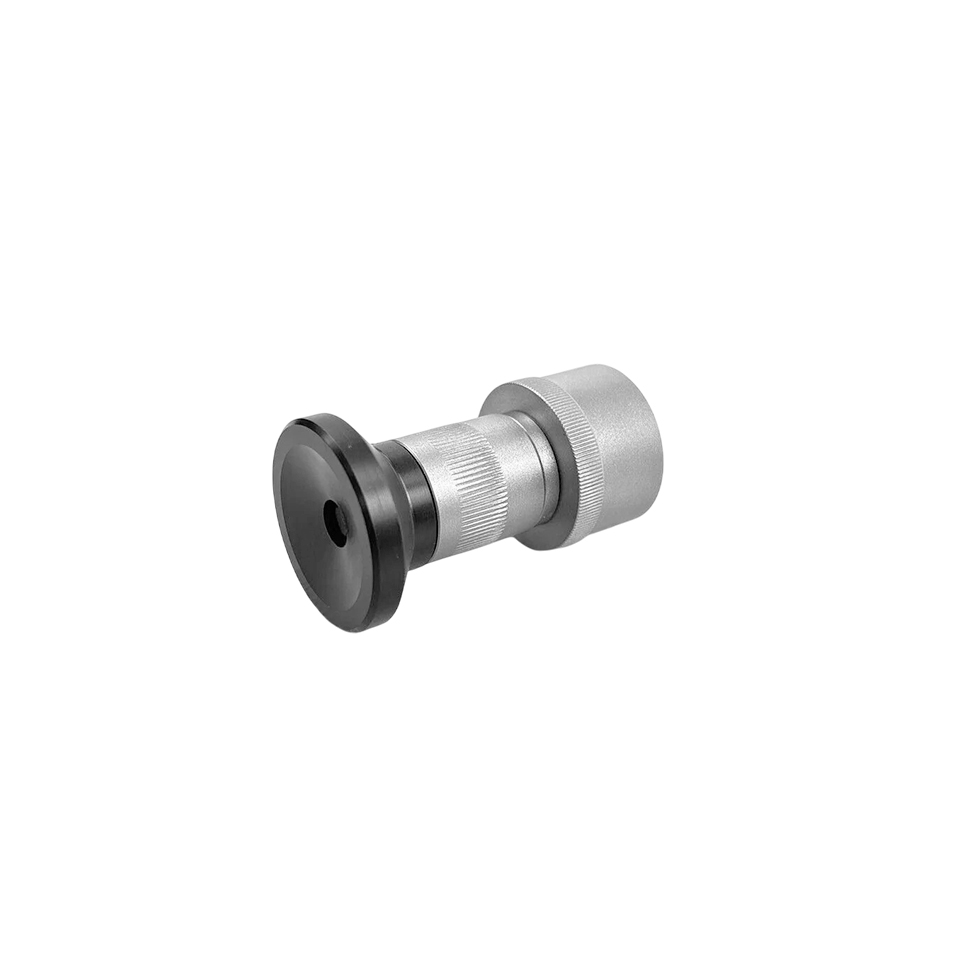

В комплекте с тубусом предусмотрено оптическое устройство с трёхкратным увеличением и диоптрийной подвижкой от −5 до +5 диоптрий. Оно предназначено для осмотра слизистой под увеличением. Оптическое устройство позволяет использовать эндоскопические видеокамеры для жёсткой эндоскопии со стандартными разъёмами, которые крепятся на его окуляре. Крепление оптического устройства к нерабочему концу тубуса осуществляется винтовым способом.

Для освещения рабочего поля внутри полости необходимы осветитель и световодный кабель, которые заказываются отдельно и не входят в комплект поставки. Световодный кабель винтовым способом крепится к отверстию в тубусе, скрытому рукояткой. Благодаря этому кабель проходит внутри рукоятки и не мешает проведению диагностических и лечебных манипуляций.

Разъёмы тубуса унифицированы и стыкуются с аналогичными изделиями отечественного производства, а также с импортным оборудованием при использовании переходников. Ректоскоп выдерживает автоклавирование и другие методы и средства, разрешённые МЗ РФ для стерилизации эндоскопов.

Конструкция

• Тубус с обтуратором и биопсийным каналом.
• Наружная и внутренняя трубки тубуса.
• Световолокно, расположенное между внутренней и наружной трубками.
• Биопсийный канал диаметром 2,8 мм для введения гибкого инструмента.
• Градуированные риски на наружной трубке для определения глубины введения.
• Рукоятка с углом крепления 75°.
• Обтуратор с оливообразным наконечником и винтовой фиксацией.
• Оптическое устройство с трёхкратным увеличением.
• Возможность подключения видеокамеры для жёсткой эндоскопии.

Оптическое устройство

• Оптическое увеличение — 3×.
• Диоптрийная подвижка от −5 до +5 диоптрий.
• Осмотр слизистой под увеличением.
• Возможность подключения эндоскопических видеокамер для жёсткой эндоскопии.
• Крепление видеокамеры на окуляре оптического устройства.
• Стандартные разъёмы для подключения совместимых видеокамер.
• Винтовое крепление к нерабочему концу тубуса.

Материалы и обработка

• Тубус изготовлен из нержавеющей стали без хром−никелевого покрытия.
• Корпус электроотполирован с последующим анодированием.
• Поверхность корпуса матовая, небликующая.
• Рабочая поверхность тубуса механически отполирована не ниже 9−го класса шероховатости.
• Обработка рабочей поверхности облегчает введение тубуса и упрощает чистку.

Освещение рабочего поля

Для освещения рабочего поля используются осветитель и световодный кабель. Данные компоненты заказываются отдельно и не входят в комплект поставки.

Световодный кабель винтовым способом подключается к отверстию в тубусе, которое скрывается установленной рукояткой. Кабель проходит внутри рукоятки, благодаря чему не мешает врачу при проведении манипуляций.

Совместимость и стерилизация

• Унифицированные разъёмы тубуса.
• Стыковка с аналогичными изделиями отечественного производства.
• Совместимость с импортным оборудованием через переходники.
• Возможность автоклавирования.
• Возможность применения других методов и средств стерилизации, разрешённых МЗ РФ для эндоскопов.

Технические характеристики

Комплект поставки

• Тубус Кварц Ре−ВС−2,8/20−250 — 1 шт.
• Ручка — 1 шт.
• Крышка защитная — 2 шт.
• Оптическое устройство — 1 шт.

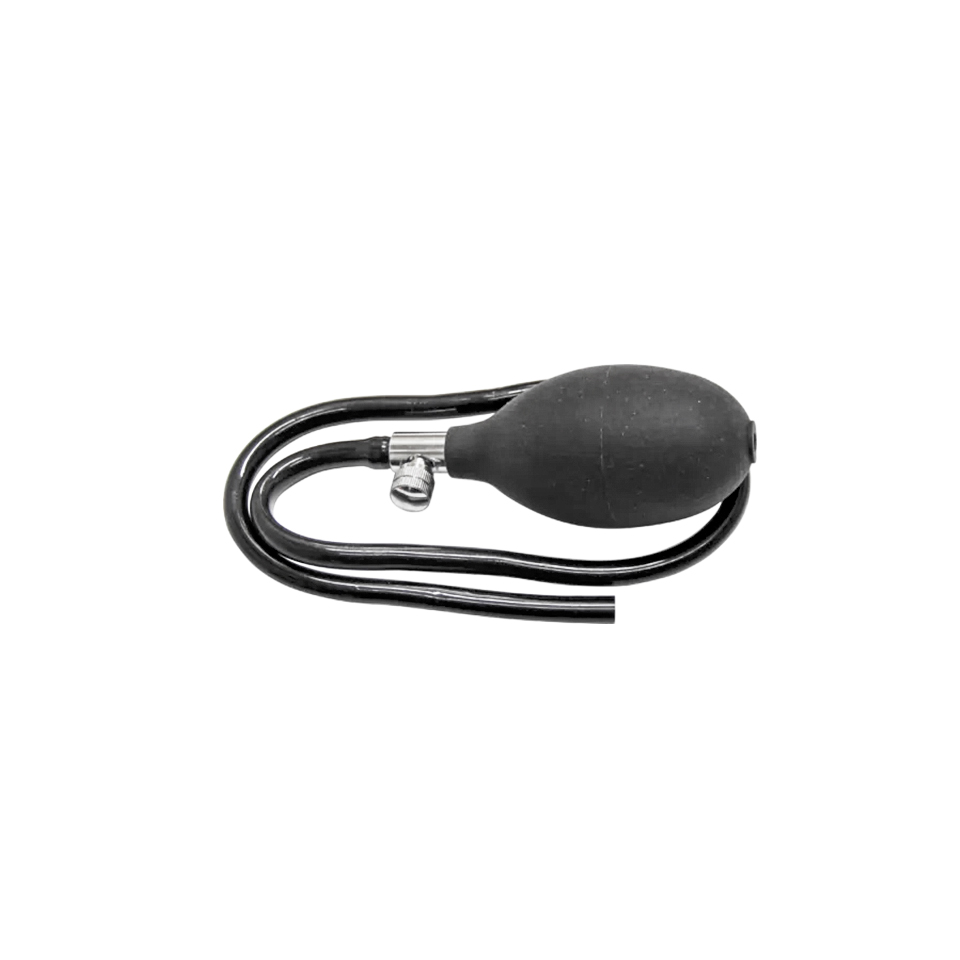

• Нагнетатель — 1 шт.

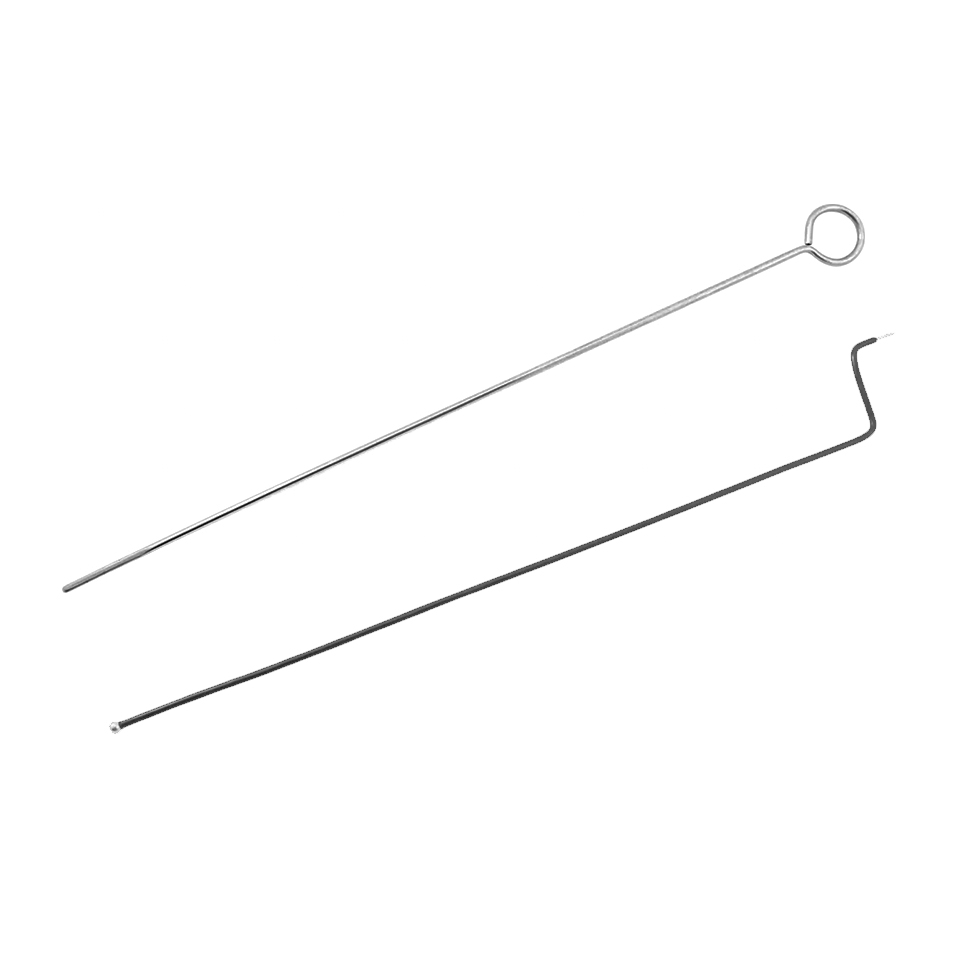

• Электрод — 1 шт.
• Ватодержатель — 1 шт.

Осветитель и световодный кабель в комплект поставки не входят и заказываются отдельно.

Преимущества ректоскопа Кварц Ре−ВС−2,8/20−250−Кварц

• Биопсийный канал диаметром 2,8 мм позволяет использовать гибкие инструменты для проведения манипуляций.
• Встроенное световолокно обеспечивает освещение рабочей зоны.
• Оптическое устройство с трёхкратным увеличением позволяет осматривать слизистую под увеличением.
• Диоптрийная подвижка от −5 до +5 диоптрий позволяет адаптировать оптическую систему под особенности зрения врача.
• Возможность подключения эндоскопических видеокамер для жёсткой эндоскопии со стандартными разъёмами.
• Обтуратор с оливообразным наконечником обеспечивает безопасное введение тубуса.
• Рукоятка с углом крепления 75° обеспечивает удобное положение инструмента при работе.
• Световодный кабель проходит внутри рукоятки и не мешает проведению диагностических и лечебных манипуляций.
• Градуированные риски на наружной трубке позволяют определять глубину введения тубуса.
• Тубус изготовлен из нержавеющей стали без хром−никелевого покрытия.
• Электрополировка с последующим анодированием обеспечивает матовую небликующую поверхность корпуса.
• Рабочая поверхность тубуса механически отполирована не ниже 9−го класса шероховатости, что облегчает введение и последующую чистку.
• Унифицированные разъёмы позволяют стыковать тубус с аналогичными изделиями отечественного производства и импортным оборудованием через переходники.
• Конструкция ректоскопа предусматривает возможность автоклавирования и применения других разрешённых методов стерилизации эндоскопов.
• В комплект поставки входят нагнетатель, электрод и ватодержатель для проведения соответствующих манипуляций.
• Оптическое устройство и обтуратор входят в комплект поставки.
• Ректоскоп имеет увеличенную до 250 мм длину тубуса для работы на соответствующей глубине введения.
• Разработка и производство в России.

Применение ректоскопа Кварц Ре−ВС−2,8/20−250−Кварц

Ректоскоп Кварц Ре−ВС−2,8/20−250 применяется:

• в кабинетах проктологии и колопроктологии;
• для диагностики заболеваний прямой кишки и сигмовидной кишки;
• для проведения диагностических эндоскопических исследований;
• для выполнения лечебных эндоскопических манипуляций;
• для взятия биопсийного материала с использованием гибких инструментов через биопсийный канал диаметром 2,8 мм;
• для визуального осмотра слизистой оболочки с трёхкратным оптическим увеличением;
• для проведения эндоскопических исследований с использованием совместимых жёстких эндоскопических видеокамер.

Документы

• Ректоскоп Кварц Ре-ВС-2,8/20-250-Кварц с биопсийным каналом: регистрационное удостоверение Росздравнадзора

  PDF
