Устройство для запаивания трубок полимерных контейнеров Гиперион ГЕКОН-С (для службы крови)

Устройство для запаивания трубок полимерных контейнеров Гиперион ГЕКОН−С

Гиперион ГЕКОН−С — устройство для герметичной запайки трубок полимерных контейнеров с выносным приспособлением для запаивания. Устройство предназначено для создания герметичного шва на полимерных трубках, используемых в системах для заготовки и переработки крови.

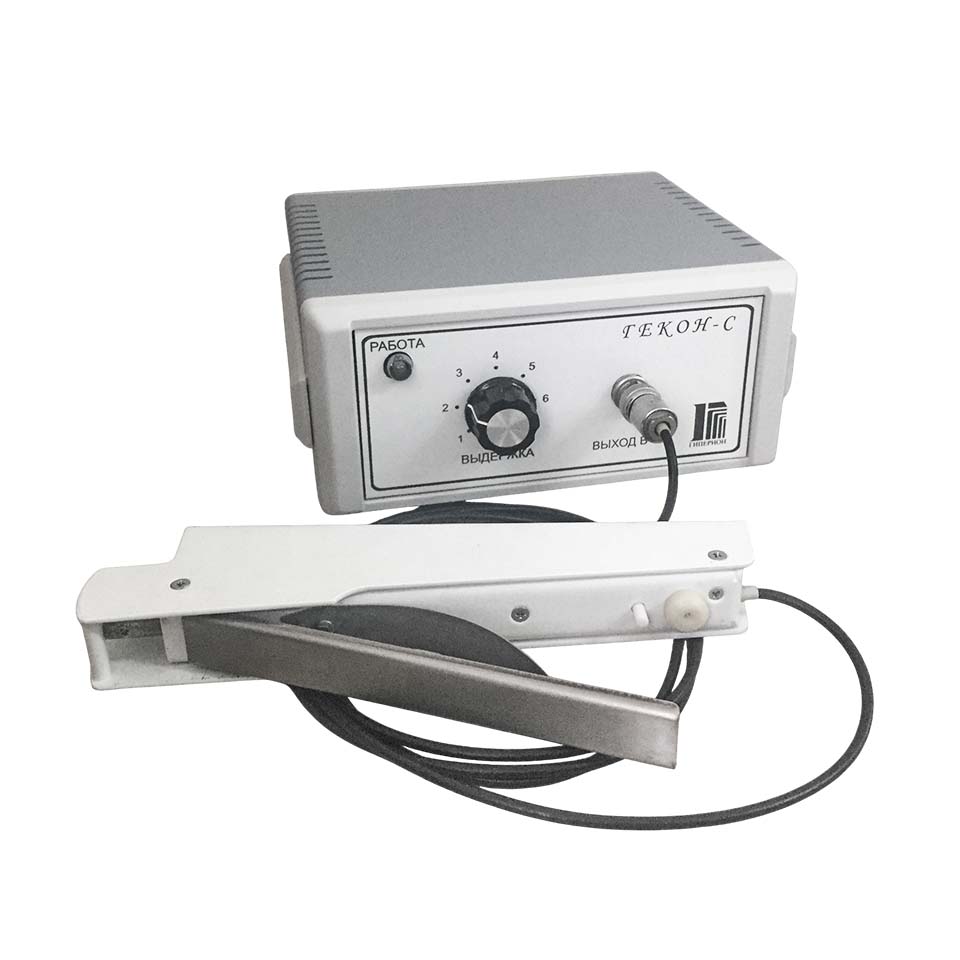

Аппарат состоит из двух основных частей — блока управления и рабочей головки в виде выносного приспособления для запаивания, соединённого с блоком управления кабелем длиной 1,5 м. Выносное приспособление позволяет выполнять запайку непосредственно возле кресла донора, не перемещая основной блок управления.

ГЕКОН−С работает по принципу высокочастотной сварки. При нажатии оператором на рычаг выносного приспособления до упора электроды сжимают участок полимерной трубки. Высокочастотный ток локально расплавляет полимерный материал, в результате чего формируется герметичный шов и насечка, предназначенная для удобного разделения трубки без использования режущих инструментов.

Запаивание выполняют после завершения забора крови. На трубку возле иглы устанавливают зажим, после чего немного выше зажима запаивают трубку и отсоединяют систему от донора. Полученная герметично запаянная трубка позволяет формировать дополнительные аналитические пробы путём запаивания отдельных участков с кровью, а также выполнять их маркировку и разделение.

Запайка также может использоваться для отсоединения трубки от контейнера или для подсоединения к магистрали дополнительного контейнера с сохранением герметичности системы.

Блок управления позволяет устанавливать время запаивания в зависимости от диаметра и материала трубки. По окончании процесса предусмотрена световая сигнализация, после завершения запайки аппарат автоматически отключается.

Принцип работы

• Высокочастотная сварка полимерных трубок.
• Сжатие участка трубки электродами выносного приспособления.
• Локальное расплавление полимерного материала под воздействием высокочастотного тока.
• Формирование герметичного шва шириной 4 ± 1 мм.
• Формирование насечки для разделения трубки без режущих инструментов.
• Автоматическое отключение устройства после завершения запайки.

Особенности конструкции

• Основной блок управления и выносное приспособление для запаивания.
• Подключение выносного приспособления к блоку управления кабелем длиной 1,5 м.
• Лёгкое выносное приспособление массой не более 0,32 кг.
• Регулировка времени запаивания в зависимости от диаметра и материала трубки.
• Световая сигнализация окончания процесса запайки.
• Автоматическое отключение по окончании запаивания.
• Выносное приспособление рассчитано на запайку трубок диаметром от 3,5 до 7,0 мм.
• Компактные размеры основного устройства — 200 × 180 × 90 мм.
• Конструкция предназначена для работы с полимерными трубками контейнеров для крови.

Параметры запаивания

• Диаметр запаиваемых трубок — 3,5−7,0 мм.
• Время запаивания — 1−7 с.
• Ширина шва — 4 ± 1 мм.
• Длина кабеля выносного приспособления — 1,5 м.

Технические характеристики

Комплект поставки

• Основной блок управления ГЕКОН−С — 1 шт.
• Выносное устройство для запаивания — 1 шт.
• Кабель для подключения выносного устройства — 1 шт.
• Руководство по эксплуатации — 1 шт.

Преимущества устройства Гиперион ГЕКОН−С

• Высокочастотная технология запаивания обеспечивает герметичное соединение полимерных трубок.
• Запаивание выполняется без нагрева всей трубки, что позволяет не нарушать состав крови внутри системы.
• Герметичный шов способствует сохранению стерильности системы.
• Конструкция позволяет исключить непосредственный контакт персонала с кровью донора при выполнении запайки.
• Выносное приспособление массой не более 0,32 кг удобно подносить непосредственно к системе у кресла донора.
• Кабель длиной 1,5 м обеспечивает удобное размещение выносного приспособления относительно блока управления.
• Регулируемое время запаивания от 1 до 7 с позволяет учитывать диаметр и материал полимерной трубки.
• Световая сигнализация информирует оператора об окончании процесса запайки.
• Автоматическое отключение после завершения запаивания упрощает эксплуатацию устройства.
• Формирование насечки облегчает разделение запаянной трубки без использования режущих инструментов.
• Запаянные участки трубки могут использоваться для формирования дополнительных аналитических проб крови.
• Конструкция позволяет разделять трубку на герметичные сегменты с сохранением содержимого.
• Запайка позволяет отсоединять трубку от контейнера с сохранением герметичности системы.
• Устройство может использоваться для подсоединения к магистрали дополнительного контейнера с сохранением стерильности и герметичности.
• Компактные размеры и небольшая масса основного устройства упрощают его размещение, хранение и транспортировку.
• Средний срок службы устройства составляет 5 лет.
• ГЕКОН−С разработан и произведён в России.

Применение устройства Гиперион ГЕКОН−С

Устройство для запаивания трубок полимерных контейнеров Гиперион ГЕКОН−С применяется для герметичной запайки полимерных трубок систем для заготовки и переработки крови. Оно применяется:

• на станциях переливания крови;
• в отделениях переливания крови;
• в гематологических центрах;
• в научно−исследовательских медицинских учреждениях;
• в учебных медицинских учреждениях.
