Дефибриллятор-монитор Аксион ДКИ-Н-10

Дефибриллятор-монитор Аксион ДКИ-Н-10

Дефибриллятор-монитор ДКИ-Н-10 с термопринтером и комбинированным питанием применяется для электроимпульсной терапии нарушений сердечного ритма.

Регистрационное удостоверение Росздравнадзора № ФСР 2008/02349 от 22.12.2014 года.

ДКИ-Н-10 позволяет:

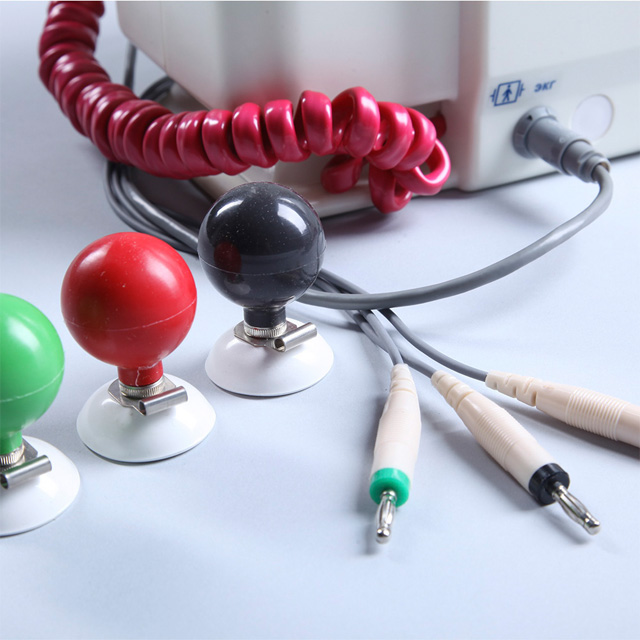

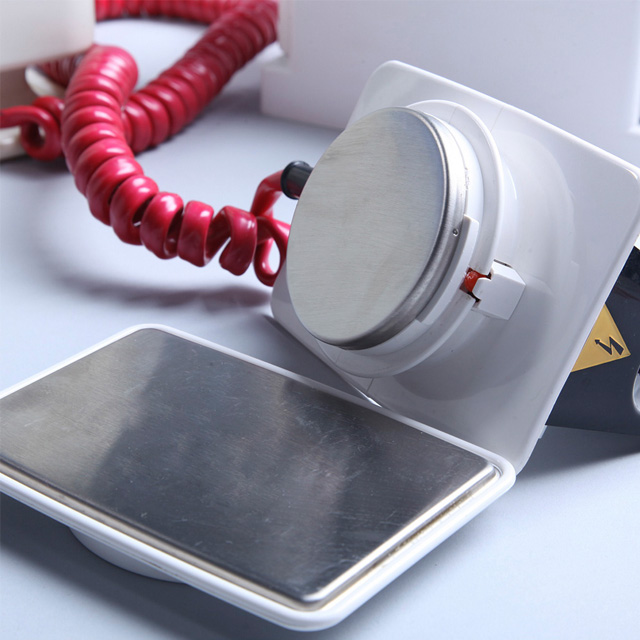

• Наблюдать и регистрировать электрокардиограмму (ЭКГ) пациента, как от электродов дефибрилляции, так и от отдельных электродов монитора.
• Измерять ЧСС.
• Строить и регистрировать ритмограммы и скаттерграммы R-R интервалов.
• Включать тревожную сигнализацию при выходе параметров за установленные пределы.

Импульс дефибрилляции — биполярный трапецеидальный с ограниченной длительностью (БТОД), несимметричный, с соотношением амплитуд токов отрицательной и положительной полуволн (0,5±0,1) на нагрузке 50 Ом. Такой импульс обеспечивает высокую выживаемость пациентов после остановки сердца с помощью высокоэффективной пульсовой энергии, обладающей более щадящим воздействием на сердечные ткани.

При работе со взрослыми электродами есть дополнительная операция набора энергии свыше 200 Дж. При работе в детском режиме блокируется выдача энергии более 150 Дж.

Параметры импульса:

• На энергиях 250, 300 и 360 Дж длительность каждой полуволны: 6±1 мс.
• На энергиях до 250 Дж длительность положительной полуволны: 4±1 мс, отрицательной полуволны 4±0,3 мс.

Длительность фронтов обеих полуволн: 8-400 мкс. Расстояние между импульсами полуволн: 0,3-1,0 мс. Максимальная энергия на нагрузке 50 Ом: 360±54 Дж.

Время набора энергии:

• 200 Дж — не более 6 с;
• 360 Дж — не более 10 с.

ДКИ-Н-10 обеспечивает ограничение тока дефибрилляции при сопротивлении пациента менее 25 Ом на уровне (30±10) А. Блокирует набор и выдачу энергии при сопротивлениях пациента менее 12 Ом или более 200 Ом, а также при разомкнутых или замкнутых электродах с выдачей информации на экран дисплея.

Автоматический сброс накопленной энергии на внутреннюю нагрузку происходит через 30 с после её набора. Принудительный сброс накопленной энергии на внутреннюю нагрузку в случае отказа от дефибрилляции.

Количество разрядов энергии 200 Дж от полностью заряженной батареи — не менее 70, при ёмкости 50% — не менее 30. Количество разрядов энергии 360 Дж от полностью заряженной батареи — не менее 40, при ёмкости батареи 50% — не менее 15.

Параметры ЭКГ и ЧСС

Два канала приёма ЭКГ с чувствительностью 5, 10 и 20 мм/мВ. Скорость изменения информации на экране дисплея 12,5; 25; 50 мм/с. Три отведения по выбору с передней панели.

Диапазон измерения ЧСС — от 30 до 300 ударов в минуту, установка границ тревожной сигнализации ЧСС — от 30 до 240 ударов в минуту.

Параметры дисплея

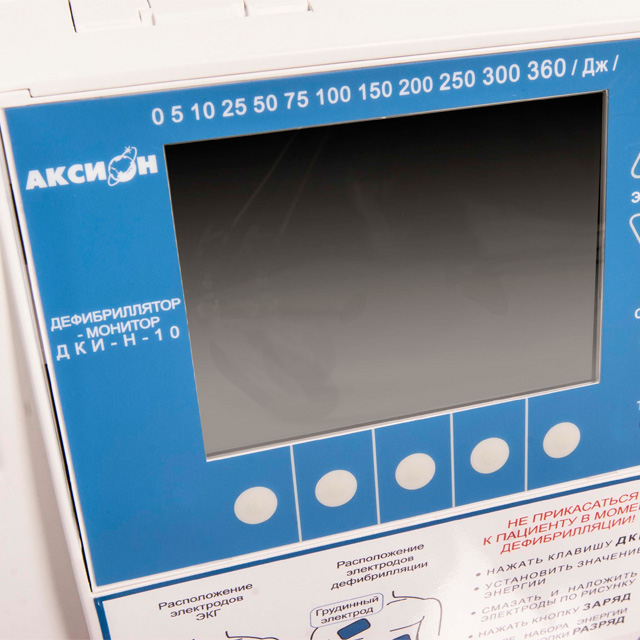

ЖК-дисплей размером 5,7 дюйма (115×85 мм или 320 на 240 пк).

На экран дисплея выводятся:

• значение набираемой энергии;
• один из каналов ЭКГ;
• состояние встроенной батареи;
• номер выбранного отведения;
• установленная чувствительность канала ЭКГ;
• границы тревожной сигнализации по ЧСС;
• текущее значение ЧСС;
• процесс накопления и хранения энергии, текущее время;
• выбранный режим пуска регистратора;
• отданный ток и сопротивление грудной клетки пациента.

Термопринтер

Регистратор позволяет зафиксировать на бумажном носителе информацию экрана дисплея. Скорость протяжки бумаги регистратора —12,5 мм/с; 25 мм/с; 50 мм/с.

Ширина бумаги — (57-58) мм, диаметр рулона — не более 50 мм, термобумага с сеткой или без сетки.

Преимущества Аксион ДКИ-Н-10

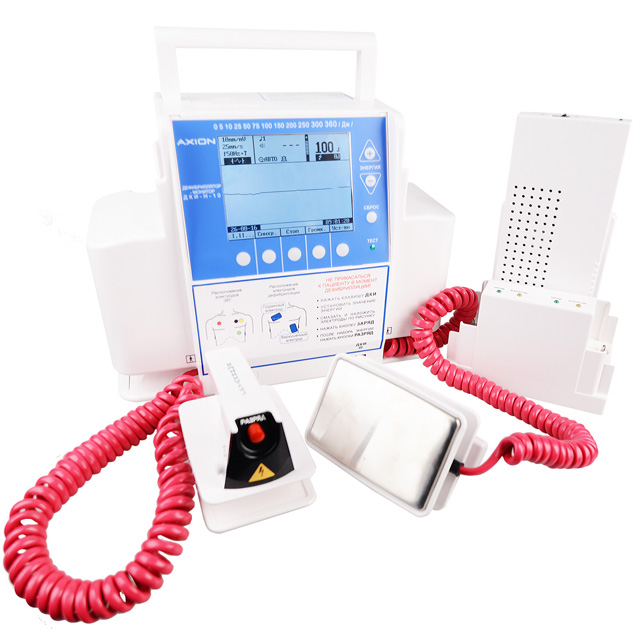

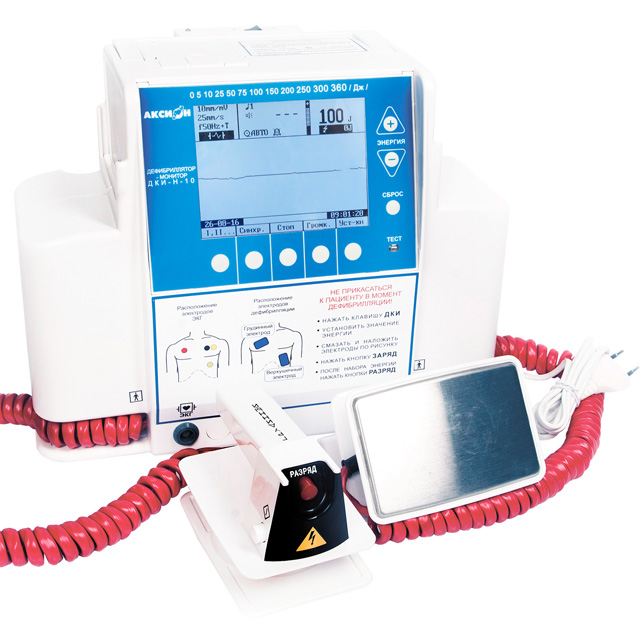

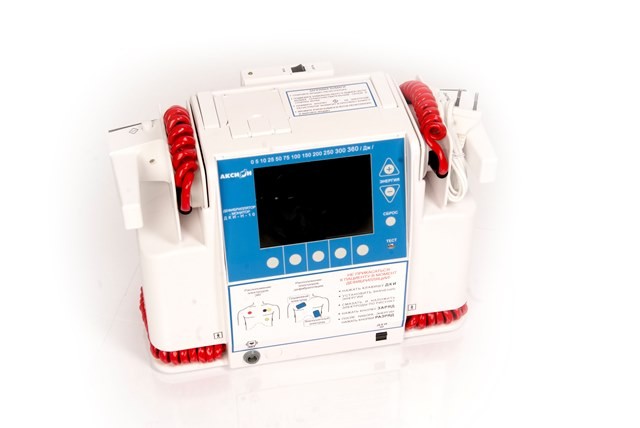

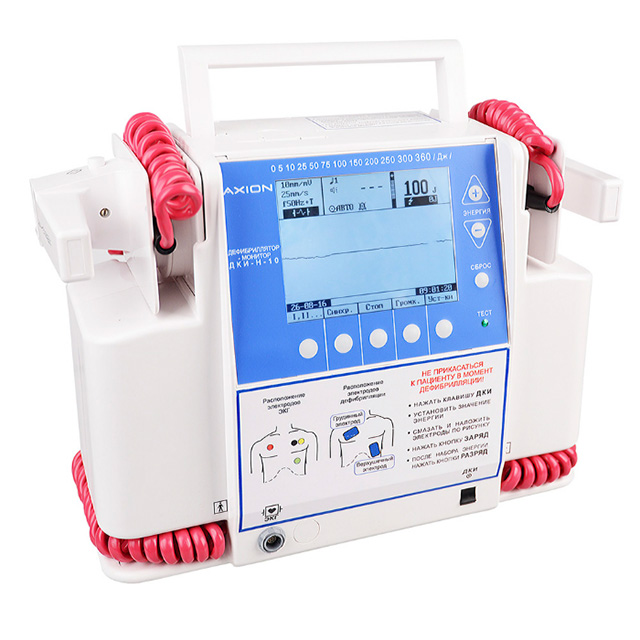

• Дефибриллятор состоит из двух частей: носимая часть — вес 6 кг и зарядное устройство — вес 2 кг.
• Возможность применения для взрослых и детей.
• Речевое сопровождение действий оператора и процесса работы прибора.
• Автоматический сброс накопленной энергии на внутреннюю нагрузку через 30 секунд после набора.
• Возможность приёма и регистрации ЭКГ.
• Время непрерывной работы прибора в режиме мониторирования — не менее 7 часов от сменных аккумуляторных батарей (2 шт.), при работе от сети 220 В, от бортовой сети автомобиля (12–30 В) — не менее 168 часов.
• Зарядное устройство для двух аккумуляторных батарей.
• Отображение всей информации на ЖК-дисплее до и после дефибрилляции.
• Кардиосинхронизированный.
• Ручное управление.

Применение Аксион ДКИ-Н-10

Дефибриллятор-монитор используется в медицинских стационарах, кардиологических диспансерах, для оснащения бригад скорой и неотложной медицинской помощи.
