Рамановский микроскоп EnSpectr M532

Рамановский микроскоп M532

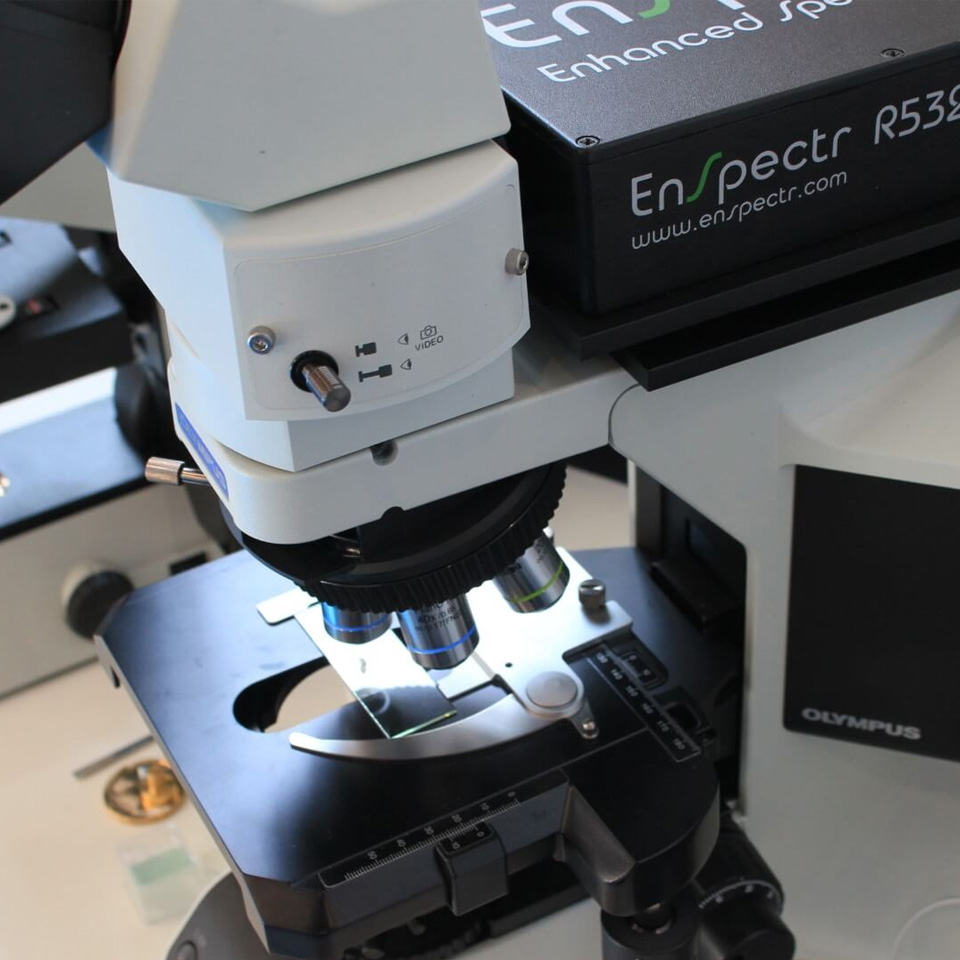

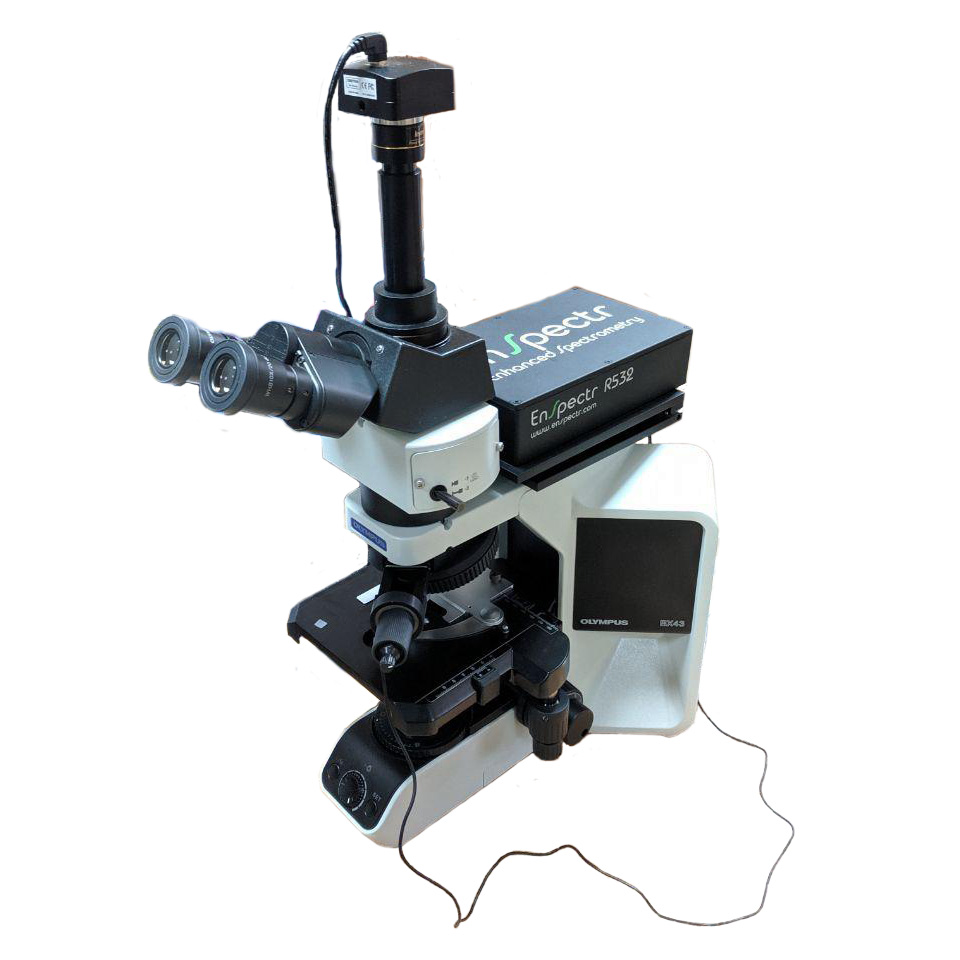

Рамановский микроскоп М532 сочетает возможности рамановского портативного экспресс-анализатора "Инспектр"R532 и микроскопа Olympus BX-43, который позволяет проводить измерения как на пропускание, так и на отражение.

Микроскоп M532 позволяет проводить качественный и мгновенный анализ веществ без пробоподготовки, находить и исследовать отдельные частицы размером 2-3 мкм. Пространственное разрешение в 1 мкм и спектральное разрешение 4-6 cм⁻¹ обеспечивают высокую точность измерений и воспроизводимость результатов.

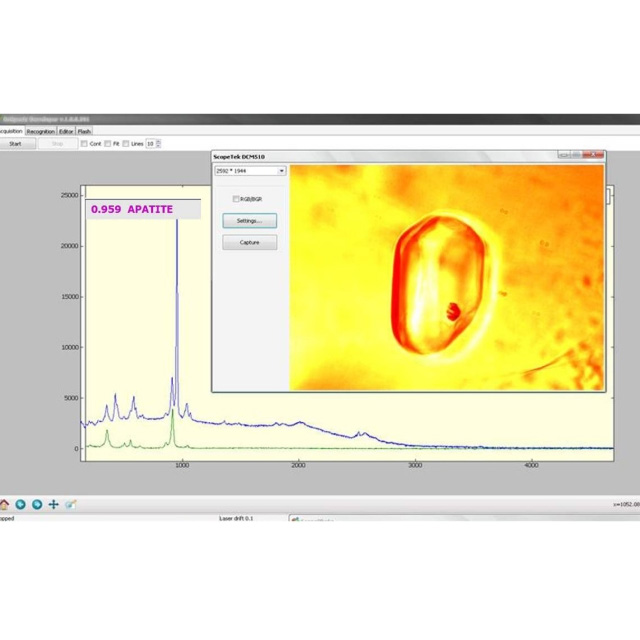

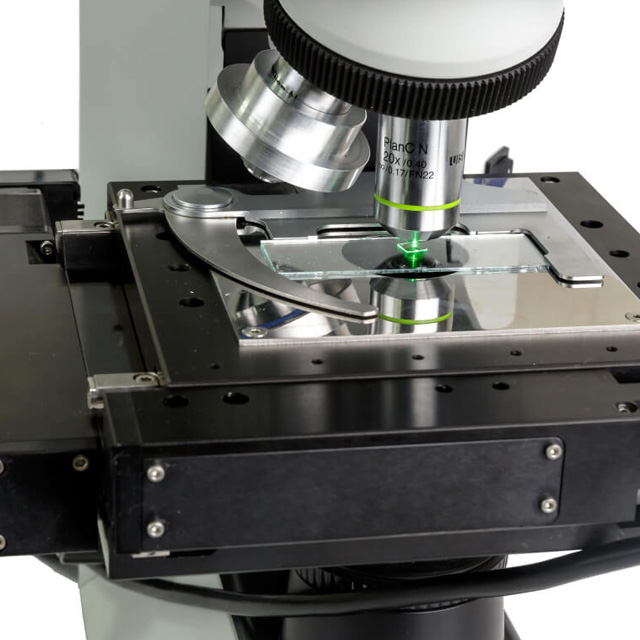

Микроскоп M532 сканирует поверхность образца, распознает вещества в многокомпонентных разнородных смесях и создает качественное графическое изображение интенсивностей характерных линий комбинационного рассеяния в различных точках поверхности (2D Raman image). Дополнительно его можно оснастить моторизованным двухкоординатным столиком.

Микроскоп M532

• Оптика: UIS2 (2 поколение оптики, рассчитанной на бесконечность).
• Освещение: встроенный осветитель проходящего света: 6 V 30 Вт галогенные лампы или диоды.
• Фокусировка: регулировка положения столика по высоте с помощью роликового направляющего; величина хода на оборот: 36,8 мм; полный диапазон хода: 25 мм.
• Размеры предметного столика: 188×134 мм.
• Диапазон перемещения столика: 76 мм по оси X, 50 мм по оси Y.
• Вес: ~ 8,5 кг.
• Габариты: 233×432×367,5 мм.

Спектрометр M532

Рамановский спектрометр состоит из следующих рабочих компонентов:

• В корпусе располагается входная щель 20-30 мкм.
• Голографическая дифракционная заслонка 1800 штрихов/мм.
• Селективные и отрезающие фильтры.
• 30 мВт одномодовый лазер с длиной волны 532 нм.

В конструкции нет подвижных оптических деталей, что улучшает точность анализа, обеспечивает возможность транспортировки и быстрого перехода к работе, позволяет использовать технику на производствах и складах, а не только в лабораторных условиях.

Экспресс-анализатор дополняется системой подавления рэлеевского рассеяния и ПЗС-линейкой. Последняя отличается низким уровнем шума и функционирует при комнатной температуре. Для подключения к компьютеру в конструкции предусмотрен модуль USB.

• Темновой ток: 630 e/пиксель/с.
• Шум считывания: 30 e rms.
• Динамический диапазон: 2100.
• Максимальный квантовый выход: 90%.
• Время интеграции: 10-500000 мс.

Преимущества микроскопа M532

• Пространственное разрешение до 1 мкм.
• Детектирование веществ в сверхмалых количествах.
• Рамановское 2D-картирование.
• Полноценный исследовательский комплекс с наилучшим соотношением качество/цена.
• Небольшие размеры и портативность.
• Простота использования, эргономичный интерфейс.

Применение микроскопа M532

• Минералогия и геология.
• Экспертиза драгоценных камней.
• Криминалистика.
• Контроль качества материалов солнечной энергетики.
• Химическая и фармацевтическая индустрия.
• Исследование объемных полупроводников и низкоразмерных систем (графен, 2D TMD, h-BN).
• Анализ полимерной, лакокрасочной продукции и пигментов.
