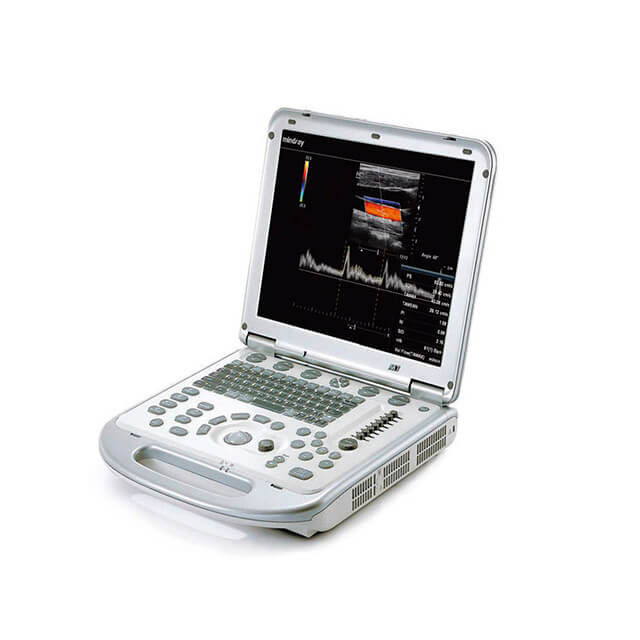

Аппарат ультразвуковой диагностики Mindray M7

Аппарат ультразвуковой диагностики Mindray M7

Портативная ультразвуковая система Mindray M7 представляет собой аппарат высокого класса с цветным TFT-монитором, диагональ которого составляет 15 дюймов. Он отличается небольшими габаритами и оснащён специальным пакетом опций для кардиологических обследований.

Регистрационное удостоверение Росздравнадзора ФСЗ 2010/07629 от 28.04.2011.

Датчики M7 созданы на основе технологии, запатентованной компанией Mindray, и обеспечивают увеличение пропускной способности и эффективности передачи сигнала. Эта технология обеспечивает повышение чувствительности, увеличение пропускной способности, а также улучшение соотношения сигнал/шум. Терморегулирующая конструкция улучшает передачу акустического сигнала.

Mindray M7 — мобильная система

• Мощные ионно-литиевые аккумуляторы обеспечивают процесс непрерывного сканирования в течении 1,5 часов.
• Прочный магниевый корпус с противоударными свойствами и защитой от брызг позволяет проводить диагностические исследования, как в условиях медицинского учреждения, так и на открытом воздухе.
• Удобный рюкзак и стильный чемоданчик облегчают перевозку оборудования.
• Есть устройство беспроводной передачи данных.
• Программное обеспечение обеспечивает проведение исследований на месте и в полевых условиях.

Используемые режимы сканирования

• B-режим.
• M-режим.
• Анатомический М-режим (Free Xros M).
• Цветовое картирование (Color).
• Энергетический и направленный допплер (Power и DirPower).
• Импульсно-волновой доплер (PW).
• Постоянно-волновой доплер (CW).
• Трёхмерная реконструкция изображения свободной руки (Smart 3D).
• Получение трёхмерных изображений с помощью объёмного датчика (Static 3D).
• Трёхмерное изображение в режиме реального времени (4D).
• Панорамное изображение iScape (panoramic imaging).
• Тканевая доплерография TDI (Tissue Doppler imaging).
• Цветной М-режим Color M (CM).

Технологии Mindray M7

• PSHI: гармоническая визуализация с фазовым сдвигом. Изолированная гармоническая визуализация для улучшения контрастного разрешения, обеспечивающая более чёткое изображение с превосходным пространственным разрешением и меньшим уровнем шума.
• iBeam. Позволяет использовать несколько углов сканирования для формирования единого изображения, что приводит к увеличению контрастного разрешения и улучшению визуализации.
• iClear. Позволяет улучшить качество изображения, основываясь на автоматическом распознавании структур. С её помощью получают более чёткие края и контуры, плавное и однородное отображение тканей и снижение зернистости в «областях без эхосигнала».
• Формирование мульти-луча. Увеличение скорости обработки сигнала от одного луча до 8 раз, что позволяет достигать превосходного разрешения по времени и более высокой частоты кадров.
• Стресс-эхокардиография. Обеспечивает точное измерение функции миокарда в ответ на внешний стресс или лекарственный препарат.
• Количественный анализ визуализация в режиме тканевой допплерографии (TDI). Исследование в режиме тканевой допплерографии позволяет определять количественные показатели движения и функционирования сердечной мышцы, предоставляет полный спектр режимов тканевого допплера для уменьшения времени и повышения точности ультразвуковой диагностики.
• iScape. Даёт полный и расширенный обзор анатомических структур посредством панорамной визуализации. В сочетании с индикатором скорости и функцией прямого или обратного сканирования делает процесс более лёгким, последовательным и управляемым.
• IMT: автоматическое определение толщины комплекса интима-медиа. Автоматическое измерение толщины передней и задней стенки сонной артерии, предоставляющее точную информацию о её состоянии.
• Free Xros M. Анатомический М-режим. Позволяет получить точные анатомические измерения посредством свободного размещения линий М-режима под любым углом. Оптимальное качество изображения достигается с помощью одновременного использования до 3 линий М-режима.

Датчики Mindray M7

В стандартную комплектацию входят следующие датчики:

• Секторный фазированный датчик P4-2s. 1,3-4,7 МГц (2,0, 2,5, 3,0, H 3,2, H 3,6), 23,4 мм, 64 элемента.
• Конвексный датчик С5-2s. 1,5-6,0 МГц (2,5, 3,5, 5,0, H 5,0, H 6,0), радиус кривизны 51 мм, 128 элементов.
• Высокоплотный линейный датчик L12-4s. 3,0-13,0 МГц (6,0, 7,5, 10,0, H 10,0, H 11,0), апертура 38 мм, 192 элемента.
• Микроконвексный внутриполосной датчик V10-4s. 3,6-10,0 МГц (5,0, 6,5, 8,0, H 8,0, H 9,0), радиус кривизны 11 мм, 128 элементов.

Примеры изображений, полученных с помощью Mindray M7

Преимущества Mindray M7

• УЗИ-сканер высокого класса.
• TFT-монитор с диагональю 15 дюймов.
• Возможности аппарата: тканевая гармоника, фазово-инверсная гармоника, 4D визуализация, панорамное изображение iScape.
• Режим расширения апертуры линейных датчиков.
• Функция автоматической оптимизации изображения одной кнопкой в режимах B и PW/CW.
• Технология снижения зернистости изображения.
• Технология увеличения пространственного разрешения изображения без изменения частоты кадров для линейных датчиков.
